Netzwerk nach EN 60601 Bild 12 / IEC 60601 Bild 12Funktion: Ableitstrommessung für MedizingeräteAufbau im Metallgehäuse
2 Buchsen in berührungsgeschützter Ausführung
BNC Buchse für Spannungsausgang
Widerstände und Kondensatoren < 1%
Messkreiswiderstand (RS) 1000 Ohm / 30 W
Messkreiswiderstand auf Kühlkörper
Bewertungsfilter 10 kOhm / 0.015µF
Brückenstecker, Verbindung Buchse B mit Gehäuse
Beschriftung mit Text und SymbolenAnwendungsgebiete (Beispiele)
EN 60601 / IEC 60601
Messdatenblatt:Ein Messdatenblatt ist Bestandteil der Lieferung. Wird die Option „Kalibrierschein“ gewählt, wird kein Messdatenblatt durch den Hersteller erstellt und mitgeliefert.
Kalibrierschein:
Kalibrierschein durch externes DAkkS Kalibrierlabor / Netzwerk 1+2

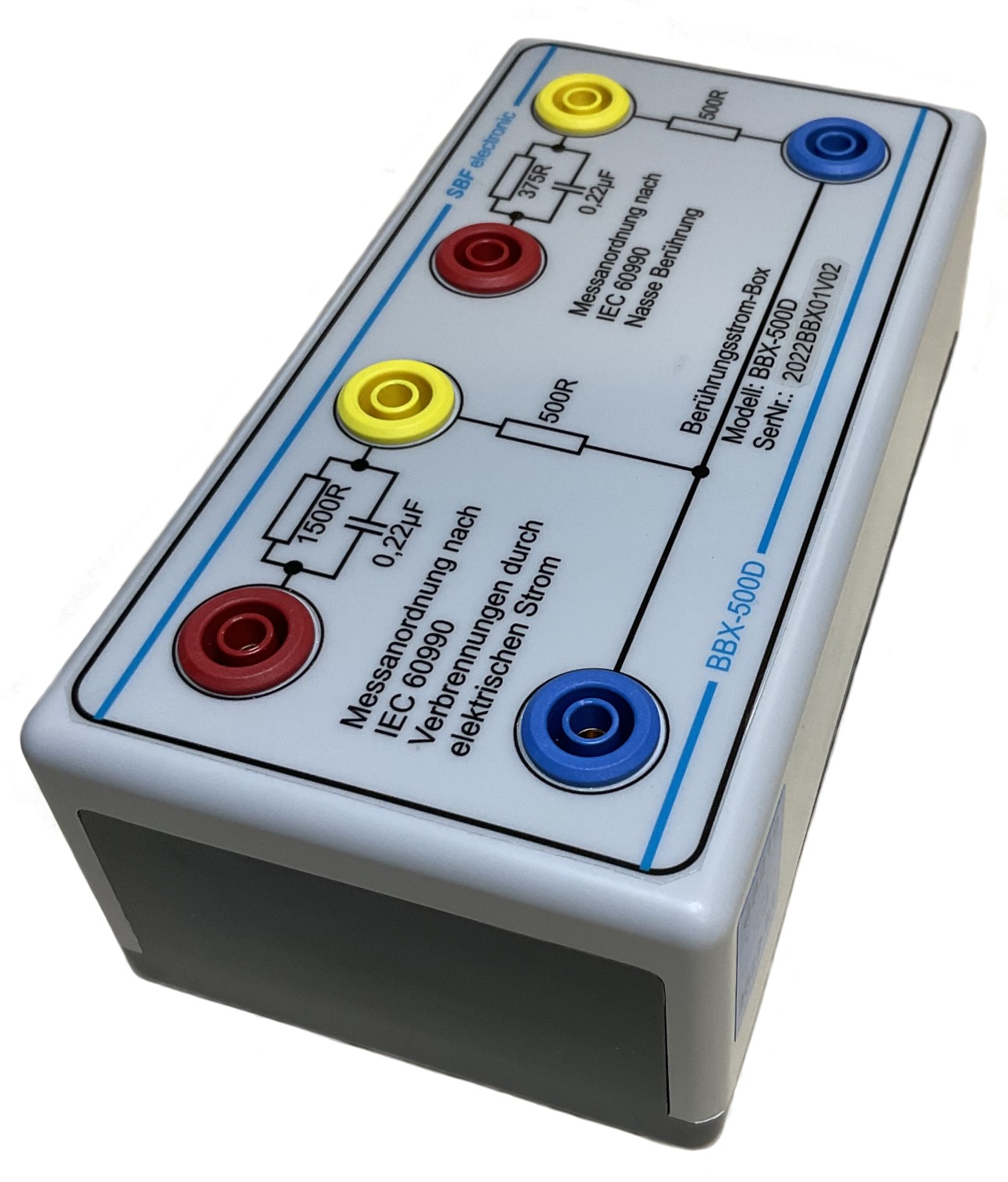

Berührungsstromdoppelnetzwerk nach EN 60990 Bild 3 / IEC 60990 Bild 3
Berührungsstromdoppelnetzwerk nach EN 610101 Bild A.3 + A.4 / IEC 61010-1 Bild A.3 + A.4 Funktion: Berührungsstromnetzwerk 1 für „Verbrennung durch elektrischen Strom“, Berührungsstromnetzwerk 2 für „Nasse Berührung“
Aufbau im Kunststoffgehäuse6 Buchsen in berührungsgeschützter AusführungWiderstände und Kondensatoren < 1%Netzwerk 1 „Verbrennung durch elektrischen Strom“Messkreiswiderstand (RS) 1500 Ohm / 9 WMesskreiswiderstand (RB) 500 Ohm / 9 WNetzwerk 2 „Nasse Berührung“Messkreiswiderstand (RS) 375 Ohm / 9 WMesskreiswiderstand (RB) 500 Ohm / 9 WBeschriftung mit Text und SymbolenAnwendungsgebiete (Beispiele)
EN 61010 / IEC 61010
Messdatenblatt:Ein Messdatenblatt ist Bestandteil der Lieferung. Wird die Option „Kalibrierschein“ gewählt, wird kein Messdatenblatt durch den Hersteller erstellt und mitgeliefert.

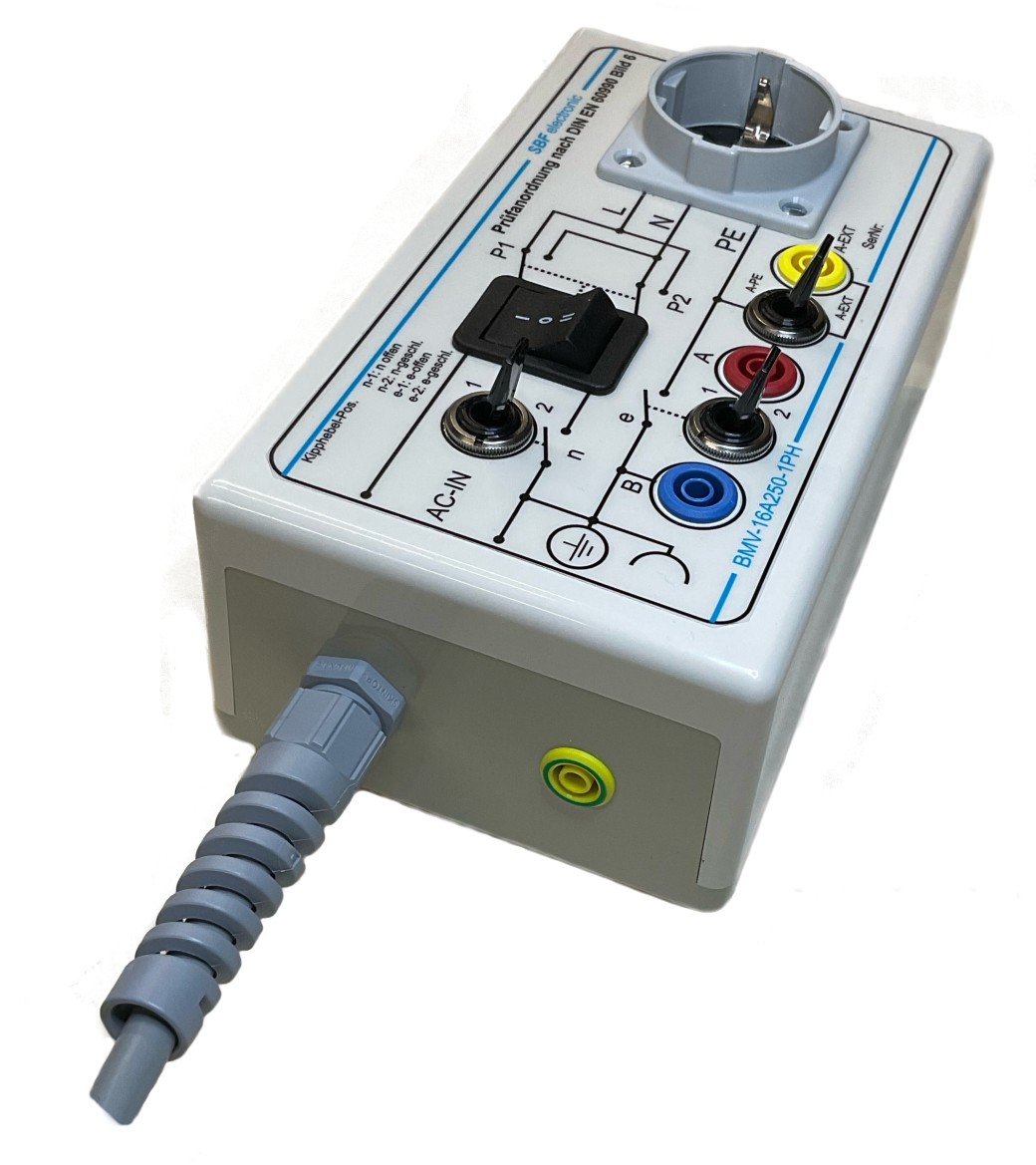

Prüfanordnung für Einphasen–Betriebsmittel nach EN 60990 Bild 6
Funktion: Berührungsstrommessvorrichtung (Schalteinheit)
Aufbau im KunststoffgehäuseNetzkabel Länge 1.5 mNetzkabel Aderquerschnitt 3 x 1.5 mm²Steckdose für Prüfmusteranschluss2 Buchsen (blau/rot) für Berührungsstromnetzwerke1 Buchse (gelb) für zusätzlichen Eingang1 Buchse (grün/gelb) für ErdungszweckeSchalter für Wechsel der NetzpolaritätSchalter für NeutralleiterfehlerSchalter für SchutzleiterfehlerSchalter für Messpunktumschaltung (PE oder EXT)Beschriftung mit Text und SymbolenAnwendungsgebiete (Beispiele)
EN 62368 / IEC 62368EN 61010 / IEC 61010EN 60065 / IEC 60065EN 60950 / IEC 60950EN 60335 / IEC 60335
Kalibrierschein:
Kalibrierschein durch Herstellerlabor
Berührungsstromnetzwerk nach EN 60990 Bild 5 / IEC 60990 Bild 5Funktion: Berührungsstromnetzwerk für LoslassenAufbau im Kunststoffgehäuse
6 Buchsen in berührungsgeschützter Ausführung
Widerstände und Kondensatoren < 1%
Messkreiswiderstand (RS) 1500 Ohm / 30 W
Messkreiswiderstand (RB) 500 Ohm / 30 W
Messkreiswiderstände auf Kühlkörper
Bewertungsfilter 10kOhm / 20kOhm + 6.2 nF || 9.1 nF Beschriftung mit Text und SymbolenAnwendungsgebiete (Beispiele)
EN 62368 / IEC 62368EN 61010 / IEC 61010EN 60065 / IEC 60065EN 60950 / IEC 60950EN 60335 / IEC 60335
Messdatenblatt:Ein Messdatenblatt ist Bestandteil der Lieferung. Wird die Option „Kalibrierschein“ gewählt, wird kein Messdatenblatt durch den Hersteller erstellt und mitgeliefert.
Kalibrierschein:
Kalibrierschein durch externes DAkkS Kalibrierlabor
Berührungsstromnetzwerk nach EN 60990 Bild 5 / IEC 60990 Bild 5Funktion: Berührungsstromnetzwerk für LoslassenAufbau im Metallgehäuse
2 Buchsen in berührungsgeschützter Ausführung
BNC Buchse für Spannungsausgang U3
Widerstände und Kondensatoren < 1%
Messkreiswiderstand (RS) 1500 Ohm / 30 W
Messkreiswiderstand (RB) 500 Ohm / 30 W
Messkreiswiderstände auf Kühlkörper
Bewertungsfilter 10kOhm / 20kOhm + 6.2 nF || 9.1 nF
Brückenstecker, Verbindung „B“ Buchse mit Gehäuse
Beschriftung mit Text und SymbolenAnwendungsgebiete (Beispiele)
EN 62368 / IEC 62368EN 61010 / IEC 61010EN 60065 / IEC 60065EN 60950 / IEC 60950EN 60335 / IEC 60335
Messdatenblatt:Ein Messdatenblatt ist Bestandteil der Lieferung. Wird die Option „Kalibrierschein“ gewählt, wird kein Messdatenblatt durch den Hersteller erstellt und mitgeliefert.
Kalibrierschein:
Kalibrierschein durch Herstellerlabor
Berührungsstromnetzwerk nach EN 60990 Bild 4 / IEC 60990 Bild 4Funktion: Berührungsstromnetzwerk für Spürbarkeit und ReaktionAufbau im Kunststoffgehäuse6 Buchsen in berührungsgeschützter AusführungWiderstände und Kondensatoren < 1%Messkreiswiderstand (RS) 1500 Ohm / 30 WMesskreiswiderstand (RB) 500 Ohm / 30 WMesskreiswiderstände auf KühlkörperBewertungsfilter 10 kOhm / 0.022µFBeschriftung mit Text und SymbolenAnwendungsgebiete (Beispiele)
EN 62368 / IEC 62368EN 61010 / IEC 61010EN 60065 / IEC 60065EN 60950 / IEC 60950EN 60335 / IEC 60335
Messdatenblatt:Ein Messdatenblatt ist Bestandteil der Lieferung. Wird die Option „Kalibrierschein“ gewählt, wird kein Messdatenblatt durch den Hersteller erstellt und mitgeliefert.
Kalibrierschein:
Kalibrierschein durch Herstellerlabor
Berührungsstromnetzwerk nach EN 60990 Bild 4 / IEC 60990 Bild 4Funktion: Berührungsstromnetzwerk für Spürbarkeit und ReaktionAufbau im Metallgehäuse
2 Buchsen in berührungsgeschützter Ausführung
BNC Buchse für Spannungsausgang U2
Widerstände und Kondensatoren < 1%
Messkreiswiderstand (RS) 1500 Ohm / 30 W
Messkreiswiderstand (RB) 500 Ohm / 30 W
Messkreiswiderstände auf Kühlkörper
Bewertungsfilter 10 kOhm / 0.022µF
Brückenstecker, Verbindung Buchse B mit Gehäuse
Beschriftung mit Text und SymbolenAnwendungsgebiete (Beispiele)
EN 62368 / IEC 62368EN 61010 / IEC 61010EN 60065 / IEC 60065EN 60950 / IEC 60950EN 60335 / IEC 60335
Messdatenblatt:Ein Messdatenblatt ist Bestandteil der Lieferung. Wird die Option „Kalibrierschein“ gewählt, wird kein Messdatenblatt durch den Hersteller erstellt und mitgeliefert.
Kalibrierschein:
Kalibrierschein durch externes DAkkS Kalibrierlabor
Messschaltung nach EN 60598 Bild G.4 (Leuchten)Funktion: Messschaltung bewertet für hochfrequente SchutzleiterströmeAufbau im Metallgehäuse
2 Buchsen in berührungsgeschützter Ausführung
BNC Buchse für Spannungsausgang
Widerstände und Kondensatoren < 1%
Messkreiswiderstand (RS) 150 Ohm / 9 W
Kondensator 1.5µF
Brückenstecker, Verbindung Buchse B mit Gehäuse
Beschriftung mit Text und SymbolenAnwendungsgebiete (Beispiele)
EN 60598 / IEC 60598Messdatenblatt: Ein Messdatenblatt ist Bestandteil der Lieferung. Wird die Option „Kalibrierschein“ gewählt, wird kein Messdatenblatt durch den Hersteller erstellt und mitgeliefert.
Berührungsstrommesswiderstand EN 60990 / IEC 60990Funktion: Messwiderstand für die Ermittlung berührungsgefährlicher TeileAufbau im Kunststoffgehäuse
8 Buchsen in berührungsgeschützter Ausführung
Widerstände < 1%
Widerstand 2 kOhm / 30 W
Widerstand 50 kOhm / 20 W
Messkreiswiderstände auf Kühlkörper
Beschriftung mit Text und SymbolenAnwendungsgebiete (Beispiele)
EN 62368 / IEC 62368EN 61010 / IEC 61010EN 60065 / IEC 60065EN 60950 / IEC 60950EN 60335 / IEC 60335
Messdatenblatt:Ein Messdatenblatt ist Bestandteil der Lieferung. Wird die Option „Kalibrierschein“ gewählt, wird kein Messdatenblatt durch den Hersteller erstellt und mitgeliefert.
