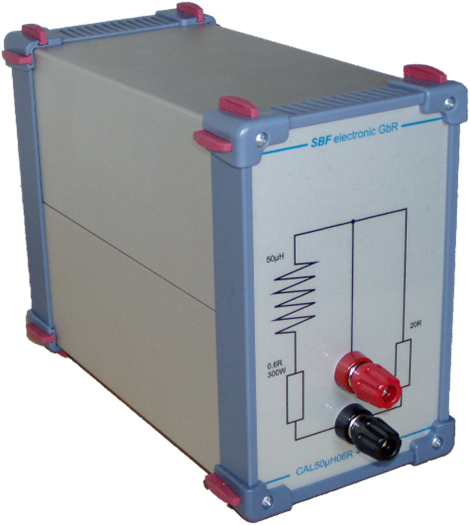

Verifizierlast CAL50µ60R für Schaltzeitnachweis 2.5A für elektronische Schalter (Automotive Prüfungen) Funktion: Last nach ISO 7637-2 zum Nachweis von Schaltzeiten für elektronische Schalter Aufbau im Alu-Gehäuse Betriebsspannung für Schaltzeitnachweis 12 V DC Laststrom 2.5 A (kein Dauerbetrieb) Spule 50 µH Lastwiderstand 60 Ohm 20 W Parallelwiderstand 20 Ohm Beschriftung mit Text und Symbolen Anwendungsgebiete (Beispiele) ISO 7637-2 LV 124 GS 95024-2-1 GS 95024-2-2 VW 80000 TL 81000

Verifizierlast CAL50µH0R6 für Schaltzeitnachweis 25A  nach ISO 7637-2 für elektronische Schalter (Automotive Prüfungen) Funktion: Last nach ISO 7637-2 zum Nachweis von Schaltzeiten für elektronische Schalter Aufbau im Alu-Gehäuse Betriebsspannung für Schaltzeitnachweis 12 V DC Laststrom 25 A (kein Dauerbetrieb) Spule 50 µH Lastwiderstand 0.6 Ohm 300 W Parallelwiderstand 20 Ohm Beschriftung mit Text und Symbolen Anwendungsgebiete (Beispiele) ISO 7637-2 LV 124 GS 95024-2-1 GS 95024-2-2 VW 80000 TL 81000

Elektronischer Schalter ES25/300V3S bis 25A nach ISO 7637-2 für Automotive Prüfungen Funktion: Reproduzierbare Trennung von Komponenten in Kraftfahrzeugen Aufbau im Alu-Gehäuse Netzkabel Länge 1.5 m Taster (ON) zum Einschalten des DC-Prüfstromkreises Taster (OFF) zum Abschalten des DC-Prüfstromkreises Kipphebelschalter für die Umschaltung zwischen Trigger - Betrieb INT oder EXT. Polklemmen für den Anschluss einer Stromquelle (DC-Input) Polklemmen für den Prüfmusteranschluss (DC-Output) LED Anzeige für Versorgungsspannung (grün) LED Anzeige für Prüfmusterversorgung (gelb) Netzkabel (rückseitig) für die Versorgung des Steuerstromkreises Netzschalter (rückseitig) Laststrom 25 A (Dauer), 100 A (kurzzeitig) Schalterwiderstand 0.025 Ohm Abschaltzeit 300 ns +/- 20% Beschriftung mit Text und Symbolen Anwendungsgebiete (Beispiele) ISO 7637-2 LV 124 GS 95024-2-1 GS 95024-2-2 VW 80000 TL 81000

Elektronischer Schalter ES2A5/300V3S bis 2.5A nach ISO 7637-2 für Automotive Prüfungen Funktion: Reproduzierbare Trennung von Komponenten in Kraftfahrzeugen Aufbau im Alu-Gehäuse Netzkabel Länge 1.5 m Taster (ON) zum Einschalten des DC-Prüfstromkreises Taster (OFF) zum Abschalten des DC-Prüfstromkreises Kipphebelschalter für die Umschaltung zwischen Trigger - Betrieb INT oder EXT. Polklemmen für den Anschluss einer Stromquelle (DC-Input) Polklemmen für den Prüfmusteranschluss (DC-Output) LED Anzeige für Versorgungsspannung (grün) LED Anzeige für Prüfmusterversorgung (gelb) Netzkabel (rückseitig) für die Versorgung des Steuerstromkreises Netzschalter (rückseitig) Laststrom 2.5 A (Dauer), 10 A (kurzzeitig) Schalterwiderstand 0.025 Ohm Abschaltzeit 300 ns +/- 20% Beschriftung mit Text und Symbolen Anwendungsgebiete (Beispiele) ISO 7637-2 LV 124 GS 95024-2-1 GS 95024-2-2 VW 80000 TL 81000

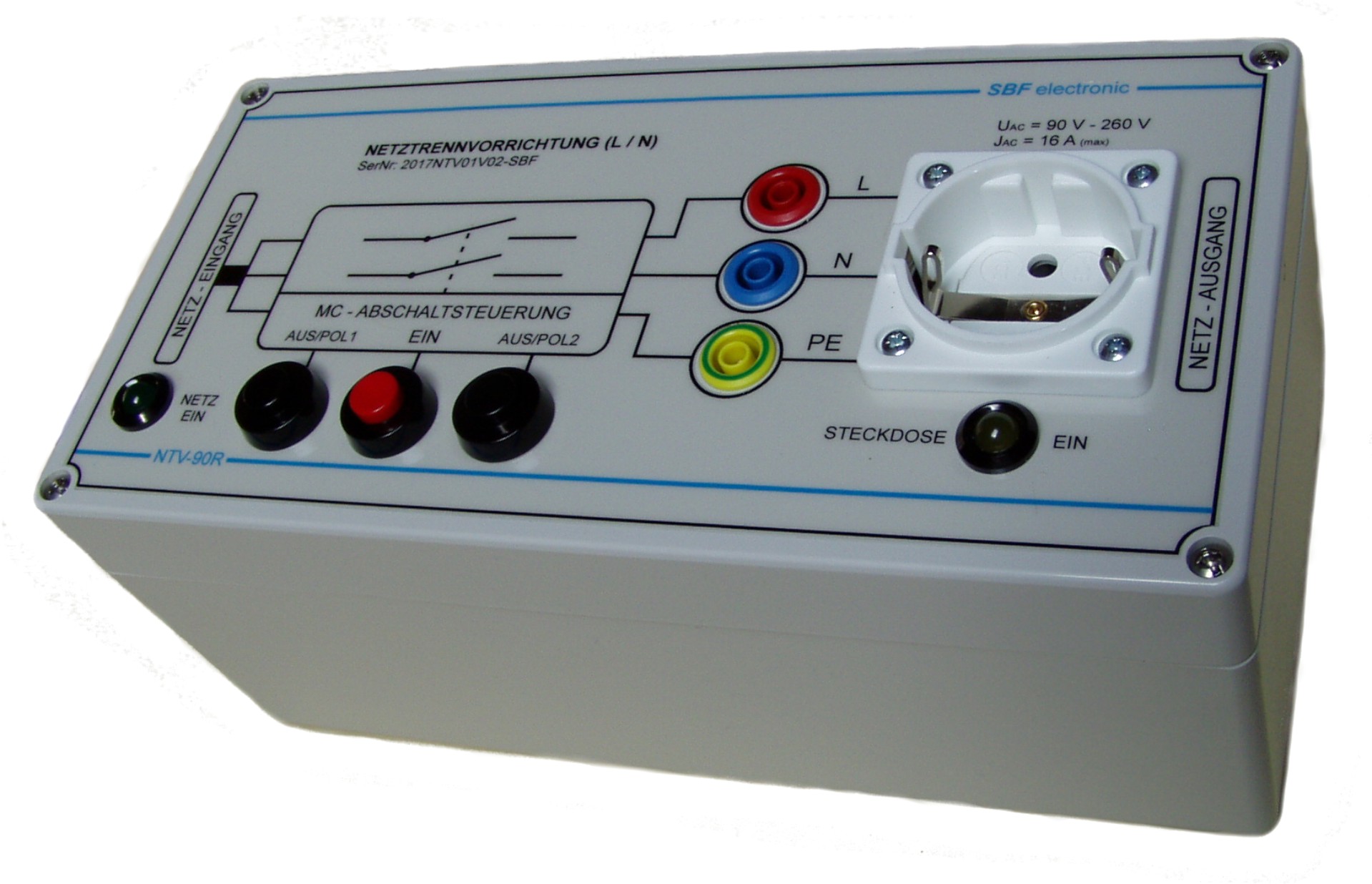

Netztrennvorrichtung für die Messung der Energie an Steckerstiften Funktion: Netztrennvorrichtung zur Trennung bei AmplitudenmaximumAufbau im KunststoffgehäuseNetzkabel Länge 1.5 mNetzkabel Aderquerschnitt 3 x 1.5 mm²Steckdose für PrüfmusteranschlussLED Anzeige für Versorgungsspannung (grün)LED Anzeige für Prüfmustersteckdose (gelb)3 Buchsen (rot/blau/grge) zum Anschluss eines TastkopfesSteuerung über Taster 1 (EIN, rot)Steuerung über Taster 2 (AUS POL-1,weiss)Steuerung über Taster 3 (AUS POL-2, weiss)Prüfstromkreis 80 V AC – 260 V AC, 16 A max.Netzfrequenz 50 Hz oder 60 HzBeschriftung mit Text und SymbolenAnwendungsgebiete (Beispiele) EN 62368 / IEC 62368EN 61010 / IEC 61010EN 60065 / IEC 60065EN 60950 / IEC 60950EN 60335  / IEC 60335EN 60601 / IEC 60601EN 60598 / IEC 60598

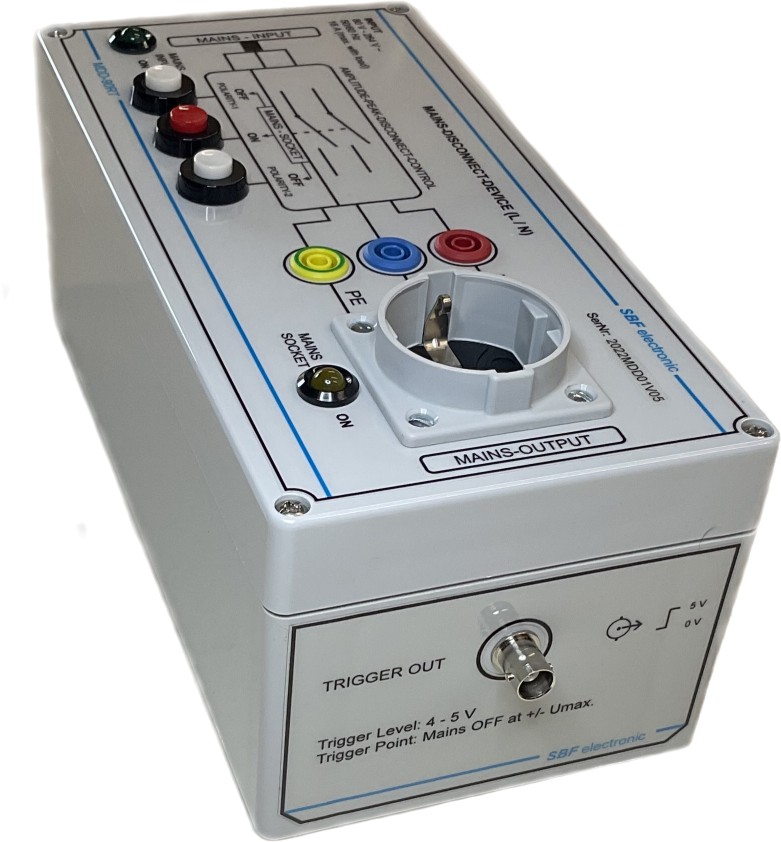

Netztrennvorrichtung für die Messung der Energie an Steckerstiften Funktion: Netztrennvorrichtung zur Trennung bei AmplitudenmaximumAufbau im Kunststoffgehäuse Netzkabel Länge 1.5 m Netzkabel Aderquerschnitt 3 x 1.5 mm² Steckdose für Prüfmusteranschluss LED Anzeige für Versorgungsspannung (grün) LED Anzeige für Prüfmustersteckdose (gelb) 3 Buchsen (rot/blau/grge) zum Anschluss eines Tastkopfes Triggersignal zum Abschaltzeitpunkt Triggersignal über BNC Buchse (0 – 5V) Steuerung über Taster 1 (EIN, rot) Steuerung über Taster 2 (AUS POL-1,weiss) Steuerung über Taster 3 (AUS POL-2, weiss) Prüfstromkreis 80 V AC – 260 V AC, 16 A max. Netzfrequenz 50 Hz oder 60 Hz Beschriftung mit Text und SymbolenAnwendungsgebiete (Beispiele) EN 62368 / IEC 62368EN 61010 / IEC 61010EN 60065 / IEC 60065EN 60950 / IEC 60950EN 60335  / IEC 60335EN 60601 / IEC 60601EN 60598 / IEC 60598

Netztrennvorrichtung für die Messung der Energie an Steckerstiften Funktion: Netztrennvorrichtung zur Trennung bei AmplitudenmaximumAufbau im Kunststoffgehäuse Netzkabel Länge 1.5 m Netzkabel Aderquerschnitt 3 x 1.5 mm² Steckdose für Prüfmusteranschluss LED Anzeige für Versorgungsspannung (grün) LED Anzeige für Prüfmustersteckdose (gelb) 3 Buchsen (rot/blau/grge) zum Anschluss eines Tastkopfes 3 Buchsen (rot/blau/grge) für Tastkopf mit verzögerter Zuschaltung (1 sec) Triggersignal zum Abschaltzeitpunkt Triggersignal über BNC Buchse (0 – 5V) Steuerung über Taster 1 (EIN, rot) Steuerung über Taster 2 (AUS POL-1,weiss) Steuerung über Taster 3 (AUS POL-2, weiss) Prüfstromkreis 80 V AC – 260 V AC, 16 A max. Netzfrequenz 50 Hz oder 60 Hz Beschriftung mit Text und SymbolenAnwendungsgebiete (Beispiele) EN 62368 / IEC 62368EN 61010 / IEC 61010EN 60065 / IEC 60065EN 60950 / IEC 60950EN 60335  / IEC 60335EN 60601 / IEC 60601EN 60598 / IEC 60598

Referenzlast für Netztrennvorrichtungen zur Trennung bei AmplitudenmaximumFunktion: Lastnachbildung mit integrierter Zeitkonstante (RC Schaltkreis, 1000 ms)Aufbau im Kunststoffgehäuse Gehäuse mit integriertem Netzstecker RC Schaltkreis Zeitkonstante 1000 ms mit 100 MOhm Tastkopf Toleranz < 3% Beschriftung mit Text und SymbolenAnwendungsgebiete (Beispiele) EN 62368 / IEC 62368EN 61010 / IEC 61010EN 60065 / IEC 60065EN 60950 / IEC 60950EN 60335  / IEC 60335EN 60601 / IEC 60601EN 60598 / IEC 60598
