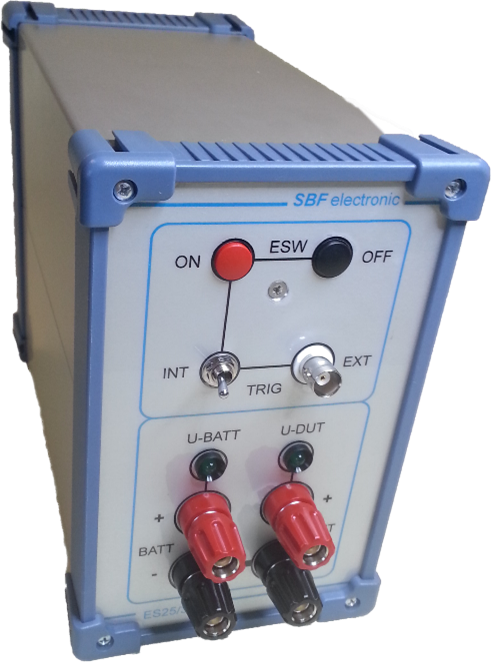

ES25/300V3S

SBF electronic

2.800,00 €*

Preise exkl. MwSt. zzgl. Versandkosten

Sofort verfügbar, Lieferzeit: 6 Wochen

Produktnummer: SW10015

Elektronischer Schalter ES25/300V3S bis 25A nach ISO 7637-2 für Automotive Prüfungen

Funktion: Reproduzierbare Trennung von Komponenten in Kraftfahrzeugen

Aufbau im Alu-Gehäuse
Netzkabel Länge 1.5 m
Taster (ON) zum Einschalten des DC-Prüfstromkreises
Taster (OFF) zum Abschalten des DC-Prüfstromkreises
Kipphebelschalter für die Umschaltung zwischen Trigger - Betrieb INT oder EXT.
Polklemmen für den Anschluss einer Stromquelle (DC-Input)
Polklemmen für den Prüfmusteranschluss (DC-Output)
LED Anzeige für Versorgungsspannung (grün)
LED Anzeige für Prüfmusterversorgung (gelb)
Netzkabel (rückseitig) für die Versorgung des Steuerstromkreises
Netzschalter (rückseitig)
Laststrom 25 A (Dauer), 100 A (kurzzeitig)
Schalterwiderstand 0.025 Ohm
Abschaltzeit 300 ns +/- 20%
Beschriftung mit Text und Symbolen

Anwendungsgebiete (Beispiele)

ISO 7637-2
LV 124
GS 95024-2-1
GS 95024-2-2
VW 80000
TL 81000

Hersteller "SBF electronic"

Carl-Laux-Straße 12
94330 Salching

Telefon: +49 9426 / 2724
E-Mail: info@sbf-electronic.de
Website: www.sbf-electronic.de

Zubehör

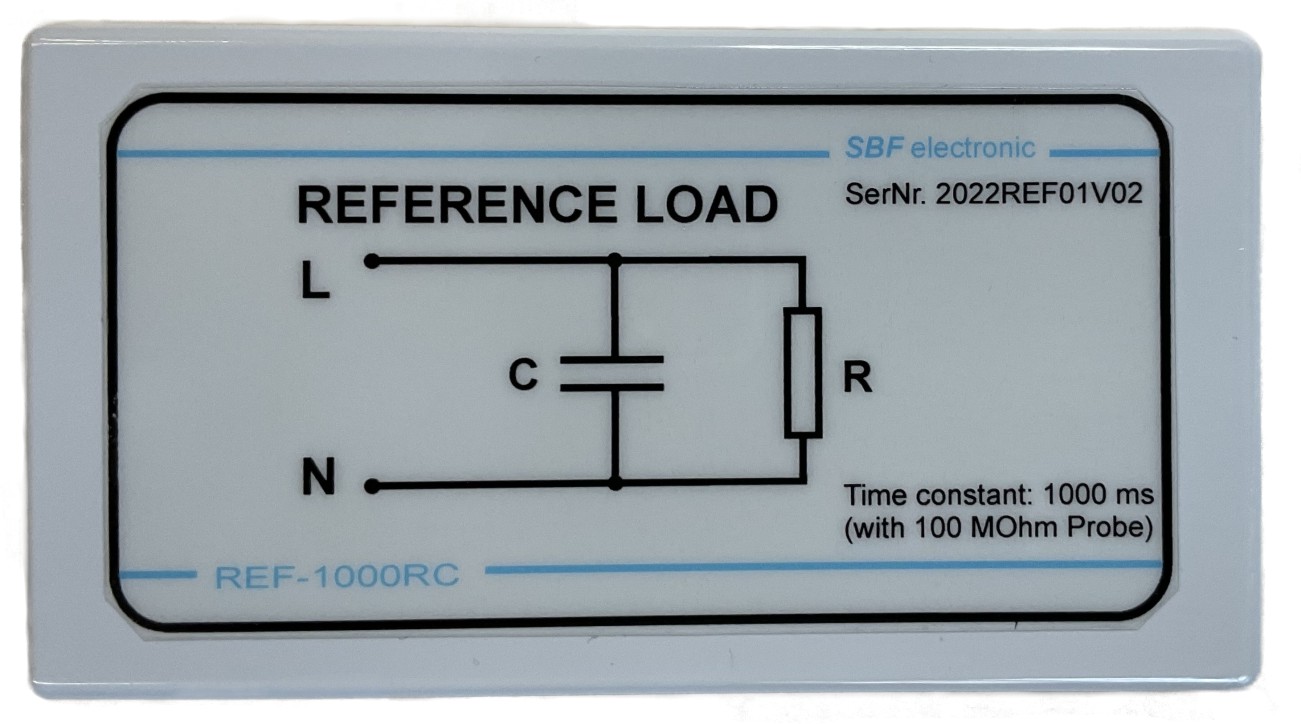

REF-1000RC

Referenzlast für Netztrennvorrichtungen zur Trennung bei AmplitudenmaximumFunktion: Lastnachbildung mit integrierter Zeitkonstante (RC Schaltkreis, 1000 ms)Aufbau im Kunststoffgehäuse Gehäuse mit integriertem Netzstecker RC Schaltkreis Zeitkonstante 1000 ms mit 100 MOhm Tastkopf Toleranz < 3% Beschriftung mit Text und SymbolenAnwendungsgebiete (Beispiele) EN 62368 / IEC 62368EN 61010 / IEC 61010EN 60065 / IEC 60065EN 60950 / IEC 60950EN 60335 / IEC 60335EN 60601 / IEC 60601EN 60598 / IEC 60598

250,00 €*

Details

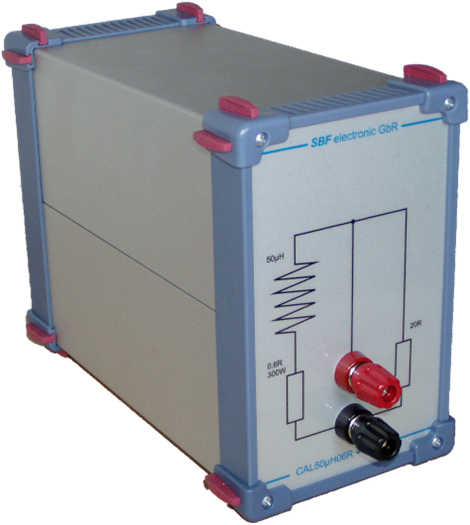

CAL50µH0R6

Verifizierlast CAL50µH0R6 für Schaltzeitnachweis 25A nach ISO 7637-2 für elektronische Schalter (Automotive Prüfungen) Funktion: Last nach ISO 7637-2 zum Nachweis von Schaltzeiten für elektronische Schalter Aufbau im Alu-Gehäuse Betriebsspannung für Schaltzeitnachweis 12 V DC Laststrom 25 A (kein Dauerbetrieb) Spule 50 µH Lastwiderstand 0.6 Ohm 300 W Parallelwiderstand 20 Ohm Beschriftung mit Text und Symbolen Anwendungsgebiete (Beispiele) ISO 7637-2 LV 124 GS 95024-2-1 GS 95024-2-2 VW 80000 TL 81000

750,00 €*

Details
